热继电器型号热过载继电器的结构特征

热继电器的工作原理是流入热元件的电流产生热量，使有不同膨胀系数的双金属片发生形变，当形变达到一定距离时，就推动连杆动作，使控制电路断开，从而使接触器失电，主电路断开，实现电动机的过载保护。接下来，详细为你说下热继电器型号热过载继电器的结构特征

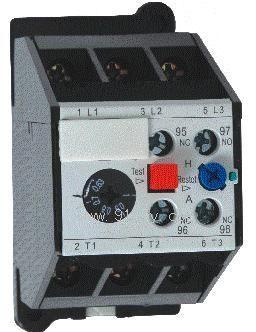

1.热继电器型号

1、热继电器类型选择：

热继电器从结构型式上可分为两极式和三极式。三极式中又分为带断相保护和不带断相保护，主要应根据被保护电动机的定子接线情况选择。当电动机定子绕组为三角形接法时，必须采用三极式带断相保护的热继电器；对于星形接法的电动机，一般采用不带断相保护的热继电器。由于一般电动机采用星形接法时都不带中线，热继电器用两极式或三极式都可以。但若电动机定于绕组采用带中线的星形接法时，热继电器一定要选用三极式。另外，一般轻载起动、长期工作的电动机或间断长期工作的电动机，宜选择二相结构的热继电器；当电动机的电流电压均衡性较差、工作环境恶劣或较少有人看管时，可选用三相结构的热继电器。

2、热继电器额定电流的选择：

1）保证电动机正常运行及起动：

在正常起动的起动电流和起动时间、非频繁起动的场合，必须保证电动机的起动不致使热继电器误动。当电动机起动电流为额定电流的6倍、起动时间不超过6s、很少连续起动的条件下，一般可按电动机的额定电流来选择热继电器。（实际中热继电器的额定电流可略大于电动机的额定电流）

2）考虑保护对象--电动机的特性：

电动机的型号、规格和特性电动机的绝缘材料等级有A级、E级、B级等，它们的允许温升各不相同，因而其承受过载的能力也不相同。在选择热继电器时是应引起注意的。另外，开启式电动机散热比较容易，而封闭式电动机散热就困难得多，稍有过载，其温升就可能超过限值。虽然热继电器的选择从原则上讲是按电动机的额定电流来考虑，但对于过载能力较差的电动机，它所配的热继电器(或热元件)的额定电流就应适当小些。在这种场合，也可以取热继电器(或热元件)的额定电流为电动机额定电流的60％-80％。

3）考虑负载因素：

如负载性质不允许停车、即便过载会使电动机寿命缩短，也不应让电动机冒然脱扣，以免生产遭受比电动机价格高许多倍的巨大损失。这时继电器的额定电流可选择较大值（当然此工况下电动机的选择一般也会有较强的过载能力）。这种场合最好采用由热继电器和其它保护电器有机地组合起来的保护措施，只有在发生非常危险的过载时方考虑脱扣。

总之，这不是一个教条的公式，应综合考虑。

3、热元件整定电流选择：

根据热继电器型号和热元件额定电流，即可查出热元件整定电流的调节范围。通常将热继电器的整定电流调整到电动机的额定电流；对过载能力差的电动机，可将热元件整定值调整到电动机额定电流的0．6-0．8倍；当电动机起动时间较长、拖动冲击负载或不允许停车时，可将热元件整定电流调节到电动机额定电流的1.1-1.15倍。

4、热继电器应具有既可靠又合理的保护特性，具体而言应具有一条与电动机容许过载特性相似的反时限特性，且应在电动机容许过载特性之下，而且应有较高的精确度，以保证保护动作的可靠性。

5、其它注意事项：

1）操作频率：当电动机的操作频率超过热继电器的操作频率时，如电动机的反接制动、可逆运转和密接通断，热继电器就不能提供保护。这时可考虑选用半导体温度继电器进行保护。

2）对于工作时间较短、间歇时间较长的电动机(例如摇臂钻床的摇臂升降电动机等)，以及虽然长期工作但过载的可能性很小的电动机(例如排风机等)，可以不设过载保护。

3）对点动、重载起动，连续正反转及反接制动等运行的电动机，一般不宜用热继电器。

4）应当具有一定的温度补偿：由于周围介质温度的变化，在相同的过载电流下，热继电器的动作将产生误差，为消除这种误差，应当设置温度补偿措施；

5）一般情况下，应遵循热继电器保护动作后即使热继电器自动复位，被保护的电动机都不应自动再起动的原则，否则应将热继电器设定为手动复位状态。这是为了防止电动机在故障未被消除而多次重复再起动损坏设备。例如：一般采用按钮控制的手动起动和手动停止的控制电路，热继电器可设定成自动复位形式；采用自动元件控制的自动起动电路应将热继电器设定为手动复位形式；凡能自动复位的热继电器，动作后应能在5分钟内可靠地自动复位。而手动复位的在动作后2分钟内用手按下手动复位按钮时，也应可靠地复位。多数产品一般都有手动与自动复位两种方式，并且可以利用螺钉调节成任一方式，以满足不同场合的需要。

6）动作电流值应当可调为能满足生产和使用中的需要，减少规格档次，所以某一规格的热继电器应能通过凸轮的调节来实现。
