千分尺怎么用:千分尺测量正确使用方法及注意事项

小股迷 218信息网 2022-06-05 找商务

作为精密测量工具,千分尺(又称螺旋测微器)被广泛用于精密加工之中。并被业内人所熟知着,然而测量值本就不是个绝对值,只有正确使用了测量工具才能无穷大的去接近他的真身。。。

作为精密测量工具,千分尺(又称螺旋测微器)被广泛用于精密加工之中。并被业内人所熟知着,然而测量值本就不是个绝对值,只有正确使用了测量工具才能无穷大的去接近他的真身。。。

正确使用千分尺第一步:

千分尺的选型

千分尺分为数显型,机械型(非数显),防水防油型,通用型,专用型,大型,快速测量型,超高精度型等等,在使用前,需要仔细确认类型,测量范围,精度或其他规格。

专用型千分尺:

千分尺怎么用:千分尺测量正确使用方法及注意事项

在使用机械型千分尺(非数显型)时,读数方面常常会存在误区,以至于影响到测量值的准确获得。正确掌握刻度的读取方式,提升读数的准确性非常关键。

1 刻度的正确读取

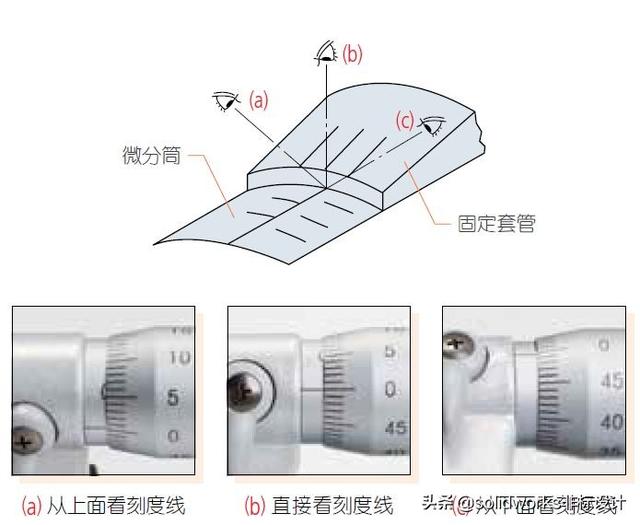

在读取微分筒刻线时,正确的姿势即为:直视基准线。如下图示例:

千分尺怎么用:千分尺测量正确使用方法及注意事项

2 标准型千分尺刻度的读取

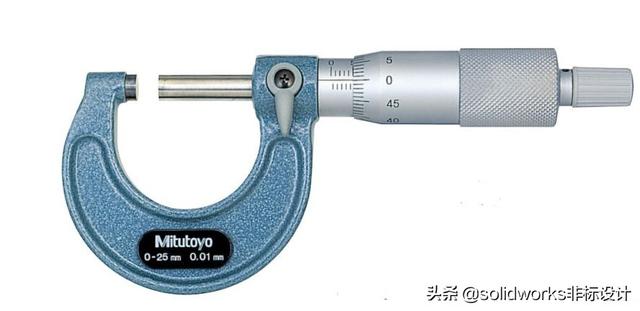

标准型千分尺:

千分尺怎么用:千分尺测量正确使用方法及注意事项

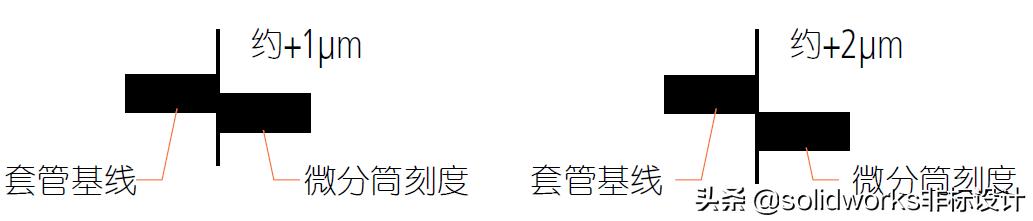

通常情况下,可以像上图那样读取到分度值0.01mm,也可以像下图所示那样,读取分度值到0.001mm。

千分尺怎么用:千分尺测量正确使用方法及注意事项

3 带有游标千分尺的刻度读取

带有游标时(分度值0.001mm):

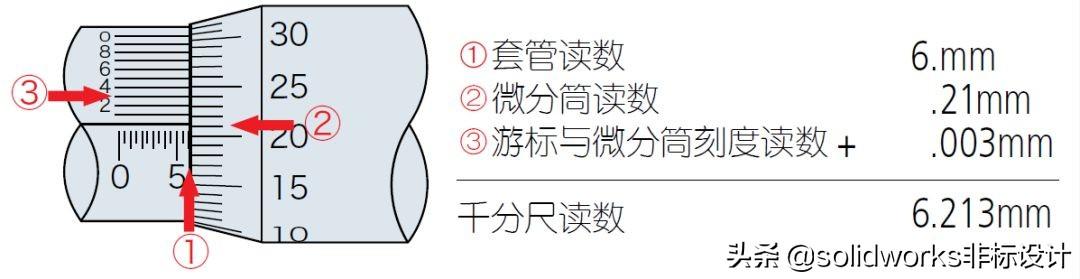

带游标的千分尺是指在套管基线的上面带有游标刻度。

千分尺怎么用:千分尺测量正确使用方法及注意事项

注意:当指引线在两个刻度之间的位置时(如图位置②,21和22),读取为0.21毫米。

当游标尺刻度与其中一个微刻度对齐时(如图位置③),读取为0.003毫米。

4 计数型千分尺的读取

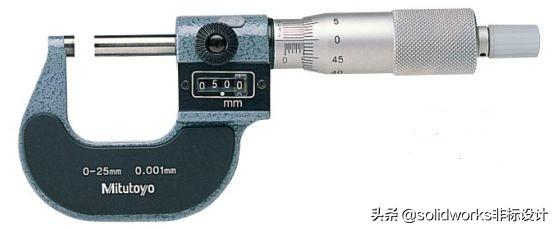

带计数器型千分尺:

千分尺怎么用:千分尺测量正确使用方法及注意事项

注意: ②0.004mm是游标刻度线对应一个微分刻度线时的读数。

温度的影响

测量前,为了避免温度带来的影响,千分尺和被测工件应放置在室温下足够长的时间,使其温度均衡。

虽如此,在使用千分尺的过程中,手温对千分尺的影响常常会被忽视。

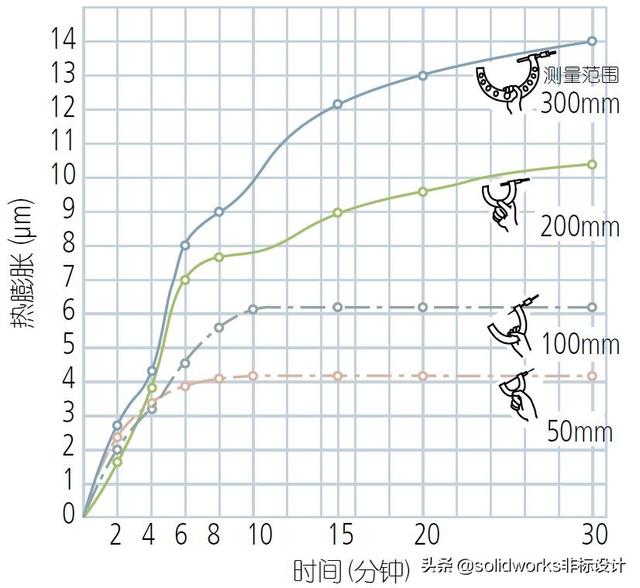

当手持千分尺进行测量时,由于手在握住千分尺框架时,会将手的热量传给测量工具,从而导致明显的测量误差(如下图实验结果)。

千分尺怎么用:千分尺测量正确使用方法及注意事项

(请注意上图显示是比较典型的影响结果,

并非仅限这样的结果)

如上图所示,千分尺随着手持时间的增长,热膨胀值也随之越大。

由此,

①测量时如果必须手持千分尺,则尽量减少接触时间。

②减少上述温度影响,也可选择安装一个热绝缘体或可戴一副手套。

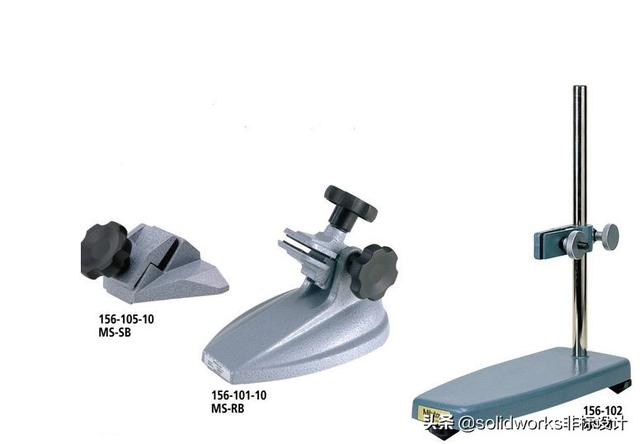

③可以选用专用的千分尺台架。

支撑台架的影响

台架的支撑点的选择对测量结果也会产生不同的影响:

千分尺怎么用:千分尺测量正确使用方法及注意事项

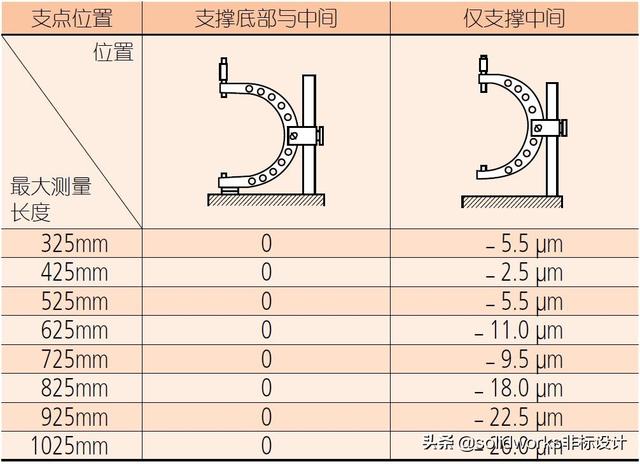

使用台架时,支点位置的选择和千分尺的姿势对测量结果会产生不同程度的影响。如下图表所示。因此,在确定测量的姿势后,需要进行基点对准再行使用。

千分尺怎么用:千分尺测量正确使用方法及注意事项

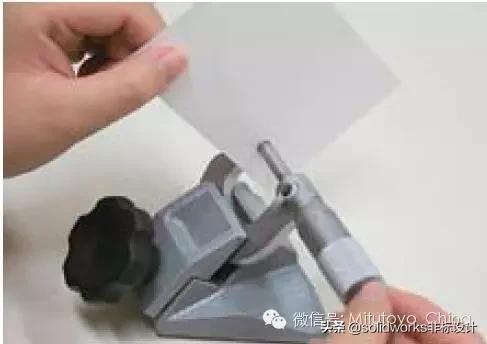

1 测量前调整起点(零),且使用前应先校零位,采用不起毛的纸去拭擦测砧和测微螺杆的测量面。

千分尺怎么用:千分尺测量正确使用方法及注意事项

2 作为日常保养的一部分,擦去环境周围和测量面上的任何灰尘、碎屑和其他碎片。此外,用干布仔细拭擦任何污渍和指纹。

3 正确使用测力装置,以便在正确的测力下进行测量。注意:测量面接触工件和其后的测量,一定要使用测力装置并防止快速冲击工件。

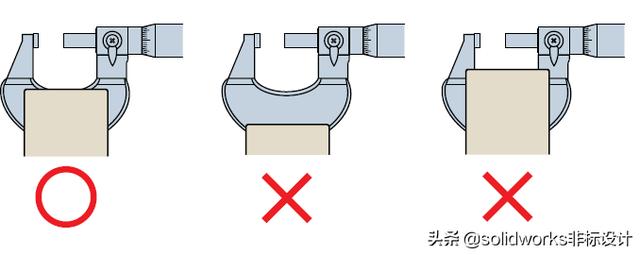

4 当将千分尺安装到千分尺的台架时,台架应该固定夹紧在千分尺边框的中心。但不要夹得太紧。

千分尺怎么用:千分尺测量正确使用方法及注意事项

5 注意千分尺不要摔落或碰撞任何东西。不要过度用力旋转千分尺测微螺杆。如果感觉意外误操作导致千分尺可能已损坏,使用前需要进一步检查其精度。

6 经过存放很长时间后或有保护性油膜,用在抗腐蚀的油中浸泡过的布轻轻拭擦千分尺。

7 存放时注意事项

△存储时避免阳光直射。

△ 存储在通风性良好、低湿度的场所。

△存储在没有灰尘的场所。

△ 如果存放在箱子或其它容器中,箱子或容器不能放在地上。

△ 存放期间,测量面之间应该留有0.1mm到1mm的空隙。

△不要将千分尺在夹紧的状态下存放。

防磁
